3-1강 - 어셈블리어 기본 1 (Assembly Language Fundamentals 1) - 기본 구성 요소

0. Assembly Programming

1) Assembly Language Program 예시

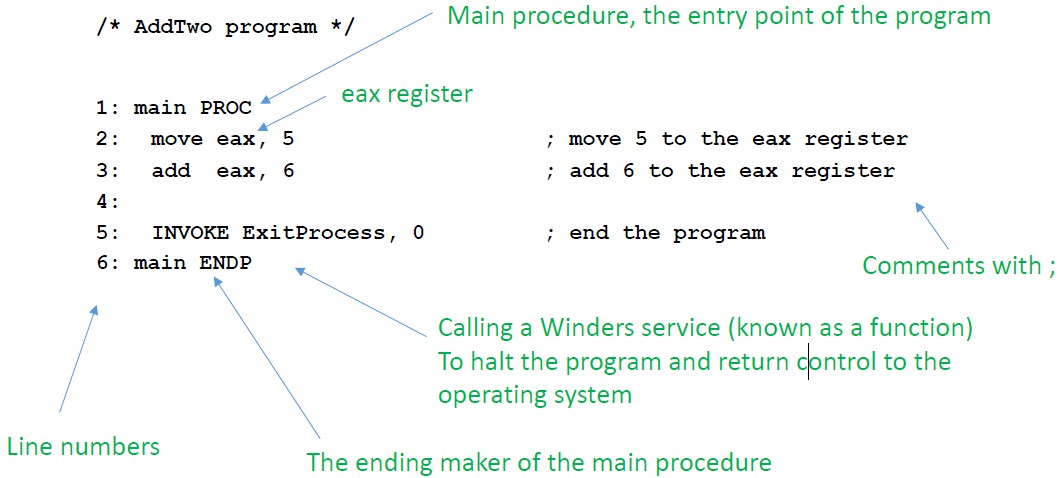

1> 예시 1

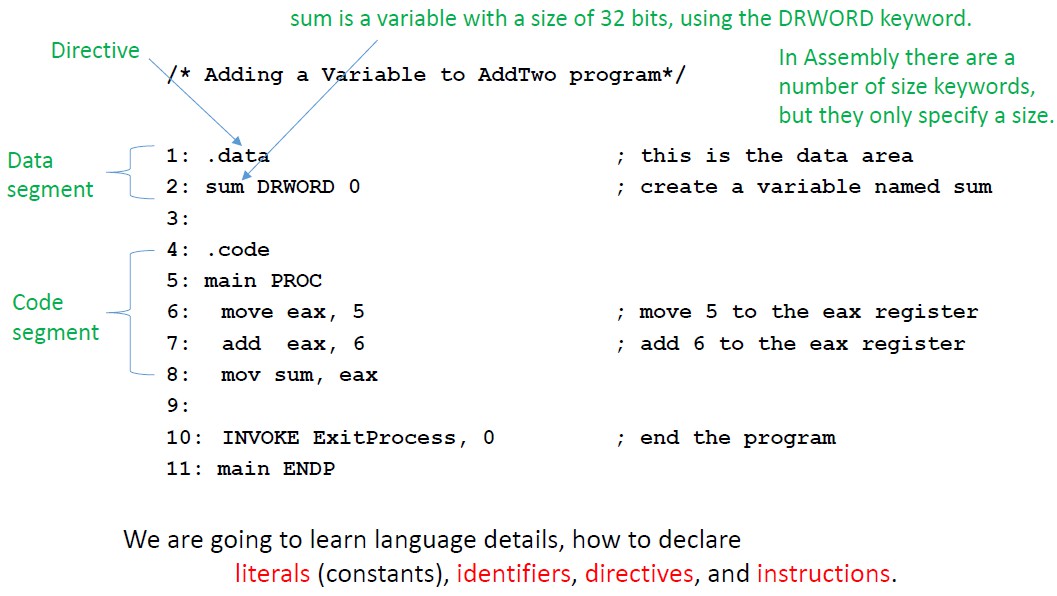

2> 예시 2

- Data segment와 Code segment로 나뉜다. (Stack segment도 있다. 나중에 나옵니다.)

- size에 대해 잘 알아야 한다.



2) Microsoft Syntax Notation

해당 notation을 자주 사용할 것이다.

- […] : optional.
- {…|…|…} : a choice of one of the enclosed elements separated by | character.
- Elements in italics : items which have known definitions or descriptions.





---



1. Basic Language Elements

1) Integer Literals / Integer Constant

(상수와 리터럴 둘 다, 변하지 않는 값(데이터)를 의미)

(Literal : 변수에 넣는 변하지 않는 데이터 | 상수는 변하지 않는 변수)

1> format

[{+|-}] digits [radix]  ex> 26, -26, 26d, 11010011b, 42q, 42o, 1Ah, 0A3h

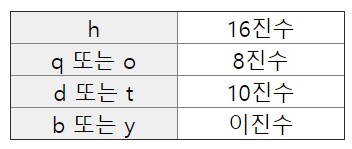

- h : hexadecimal, q/o : octal, d : decimal, b : binary, r : encoded real, t : decimal(alt), y : binary(alt)

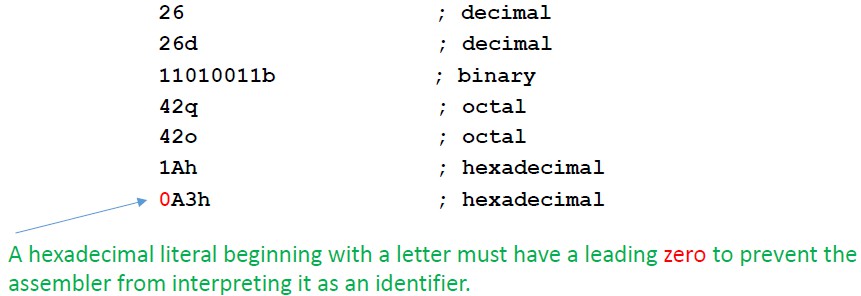

2> example

- 16진수는 가장 높은 자리의 수가 알파벳이면 맨 앞에 0을 추가한다. (identifier로 오해하는 일을 없애려고)



cf> Constant Integer Expressions

1> integer와 arithmetic operator로 이루어져 있다.

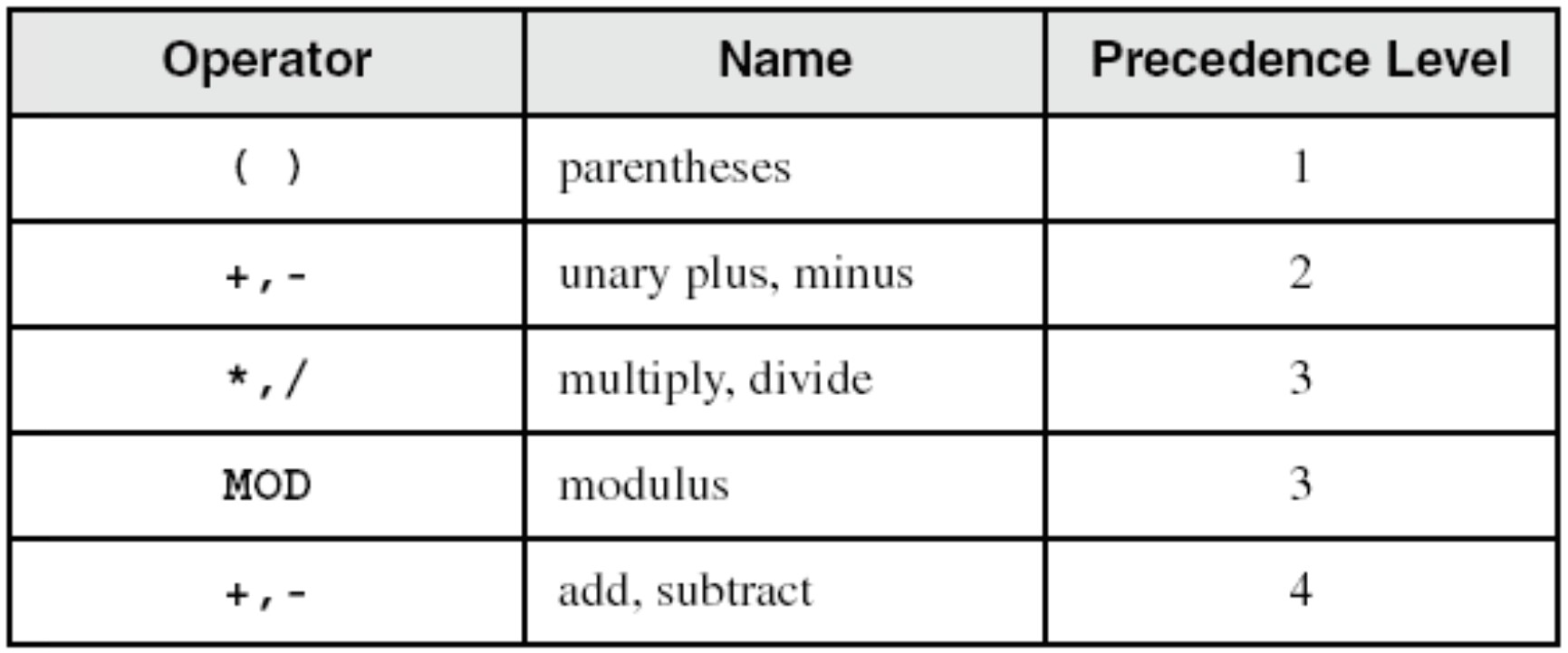

2> arithmetic operator에는 precedence가 있다.

2) Real Numer Literals

(12강에서 주로 다루니 지금은 가볍게 알아도 된다.)

1> format
[sign] integer.[integer][exponent]

- sign : {+|-}

- exponent : E[{+|-}]integer

2> example

-44.2E+5

=> -(sign)44(integer).2(integer)E+5(exponent)





3) Character String Literals

1> formats

- 둘 중 하나로 감싸져 있으면 character이거나 string

- 큰 따옴표와 작은 따옴표 모두 사용 가능하다.

2> Embedded quotes

'I said "Hi, internet.com.".'

- 내부에 큰 따옴표를 넣고 싶다면 -> 문자열의 시작과 끝을 나타내는 기호는 작은 따옴표를 사용

3> 문자열은 integer byte value의 연속으로 저장한다.

ex> 'ABCD'의 경우 41h, 42h, 43h, 44h 로 저장하면 된다.

0100 0001 0100 0010 0100 0011 0100 0100



4) Reserved Words

: Assembly Language가 먼저 사용하고 있는 단어 (C언어의 int와 같은)

1> Instruction mnemonics (명령어)

: CPU에게 직접 내리는 명령

- MOV를 mov 혹은 Mov로 써도 된다.

ex> MOV, ADD, and MUL
2> Register names

ex> EAX, AX, AH 등등
3> Directives (코드/데이터 영역 표시, 메모리 모델 선택, 프로시저 선언)

: assembler에게 어떻게 assemble할 것인지 지시해준다.

4> Attributes (Data type)

: variables나 operand가 어떤 크기에 어떤 정보를 담을지 알려주는 단어

ex> BYTE, WORD
5> Operators

: constant expressions에 사용되는 연산 기호

ex> *, +, -, /
6> Predefined symbols

: @data과 같이 assembly time(어셈블 할 때)에 특정 값을 갖게 되는 기호이다.



5) Identifiers

: 프로그래머가 정하는 variables, constants, procedures, labels의 이름

0> 규칙

- 1~247글자

- Case insensitive : 대소문자를 구분하지 않는다. (A와 a는 같다.)

- 첫 번째 글자 : letter(A~z), _, @, $ 중 하나 (두 번째 이상부터 숫자가 올 수 있다.)

- Reserved Words와 달라야 한다.

1> variables

2> constants

3> procedure

4> labels (data label : / code label : jmp 혹은 loop의 목적지)





6) Directives

1> assembler가 assemble할 때(compile) 해석하여 특정 일을 수행해주는 명령

(CPU에 직접 프로그래머가 명령 내리는 것이 아니다.)

ex> .data, .code, name PROC

2> 특징

- assembler마다 다른 directive를 가진다.

- Case insensitive

ex> .data == .Data == .Data

3> 역할

- declare code area and data area

- define variable

- declare procedure(함수)

- select memory model

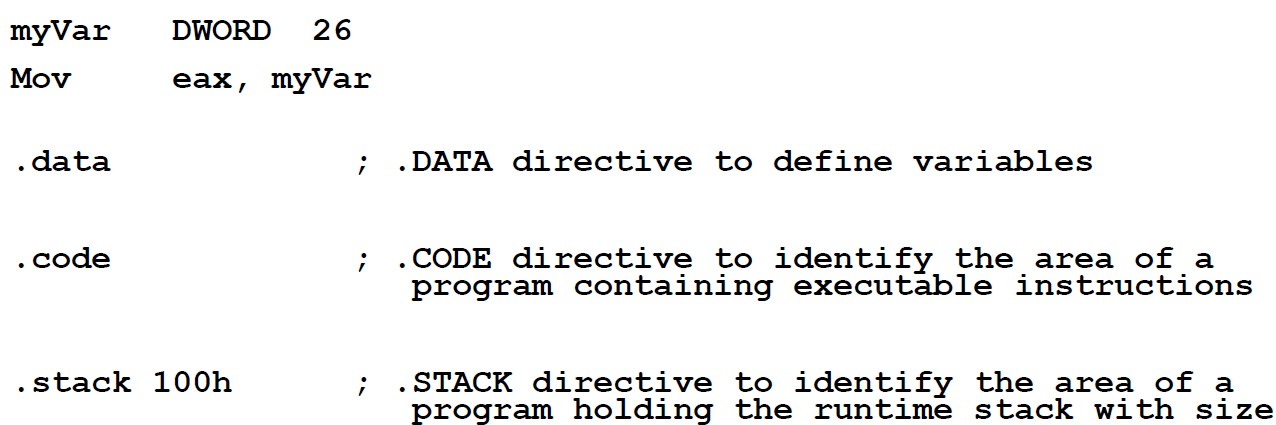

4> 예시

- code area에 instuction이 들어간다.

(stack area는 나중에 배울 예정)



7) Instruction

1> 정의 : program을 assemble할 때 실행가능한 명령

- assembler가 instruction을 machine language로 번역하고, run time에서 CPU가 이를 실행한다.

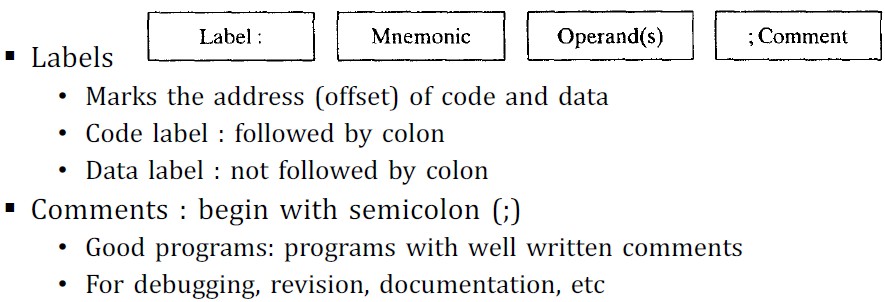

2> standard instruction format

Label: Mnemonic Operand(s)    ; Comment

(Label과 Comment는 선택사항)

- Label (identifier) : code(instruction)이나 data의 위치를 표시

• code label : code(instruction)의 위치를 표시 (C에서 goto문 처럼 특정 위치로 가는 역할) [colon(:) 사용]
• data label : data의 위치를 표시 [colon 사용 X]

- Mnemonic : CPU에 내리는 명령 코드(opcode)를 이해하기 쉽게 영문 약자로 표시한 것 ex> MOV

- Comment : semi-colon(;) 사용

3> examples

 stc ; set Carry flag

=> operand가 없는 instruction

inc eax ; register (increase)
inc myByte ; memory (increase)

add ebx,ecx ; register, register

=> ebx와 ecx에 저장된 값을 더해서 ebx(destination)에 할당
sub myByte,25 ; memory, constant
add eax,36*25 ; register, constant-expression

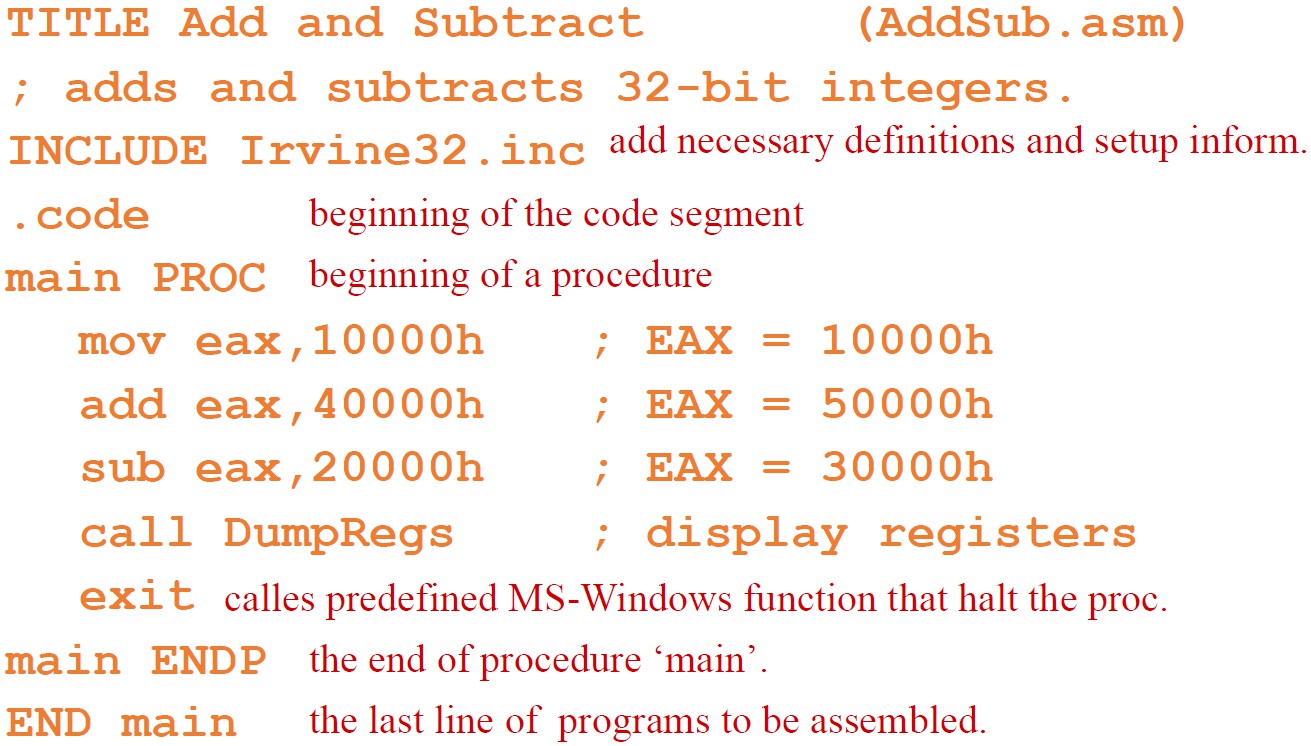

cf> Example 1 : Adding and Subtracting Integers

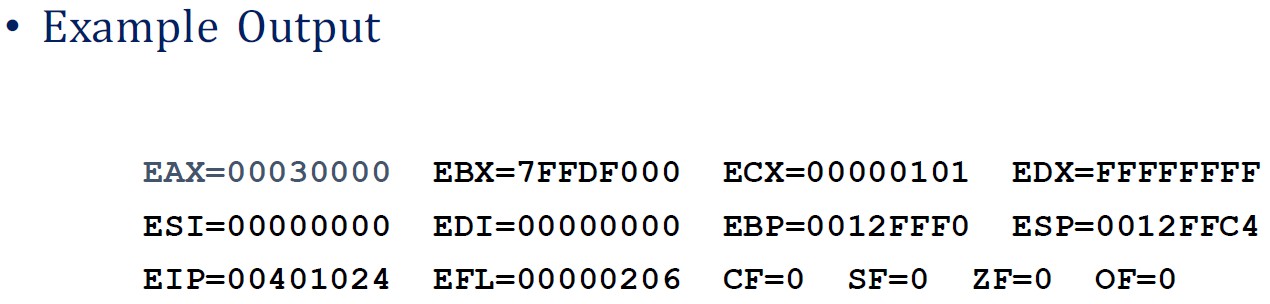

- call DumpRegs : display로 출력한다. (아마 아래와 같이 모든 register를 출력하는 명령인 것 같다.)

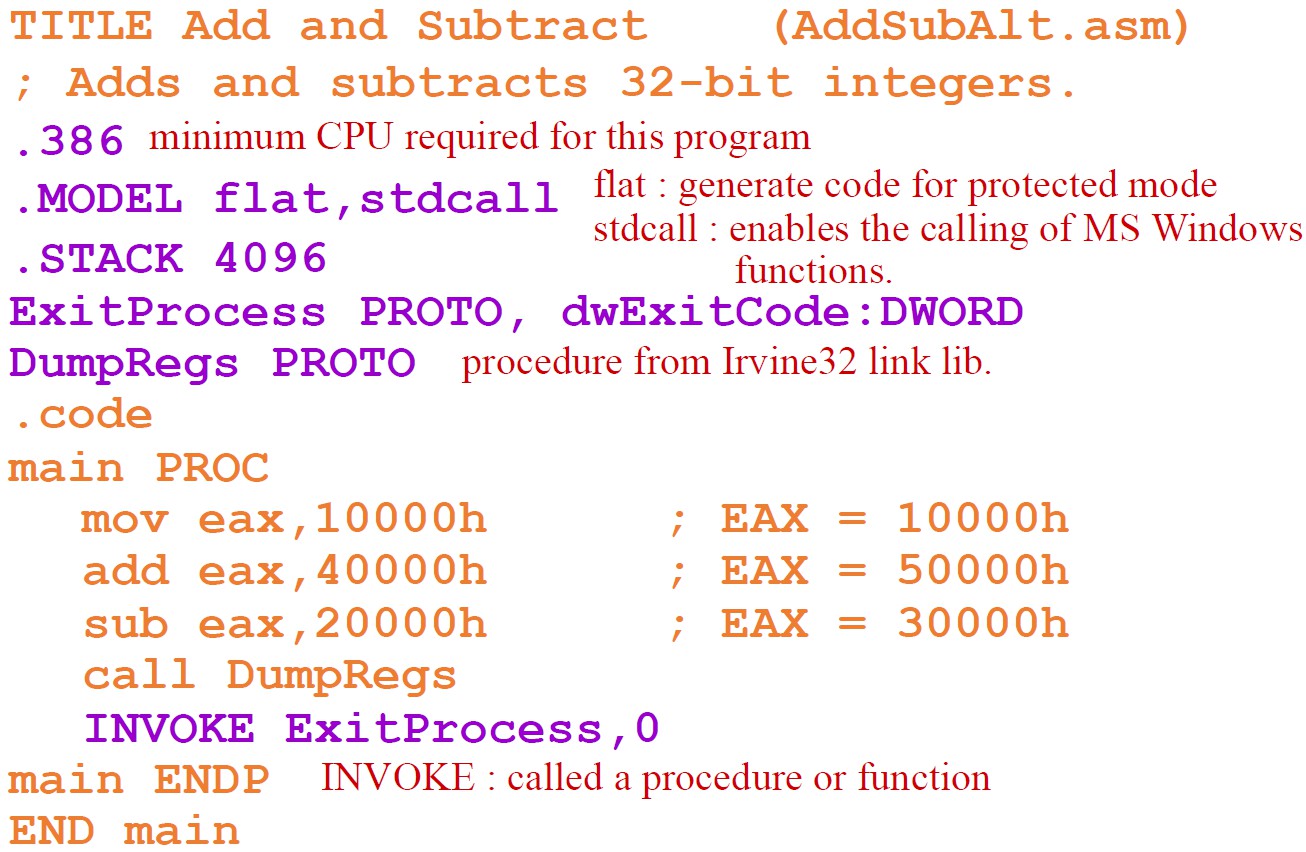

cf> Example 2 : Adding and Subtracting Integers (Alternative Version)

- INVOKE ExitProcess, 0 : exit의 대체

- .386 : minimum CPU required for this program

- .MODEL flat,stdcall (flat : generate code for protected mode) (stdcall : enables the calling of MS Windows)
- .STACK 4096 (4096은 default size)
- ExitProcess PROTO, dwExitCode:DWORD
- DumpRegs PROTO : procedure from Irvine32 link lib.

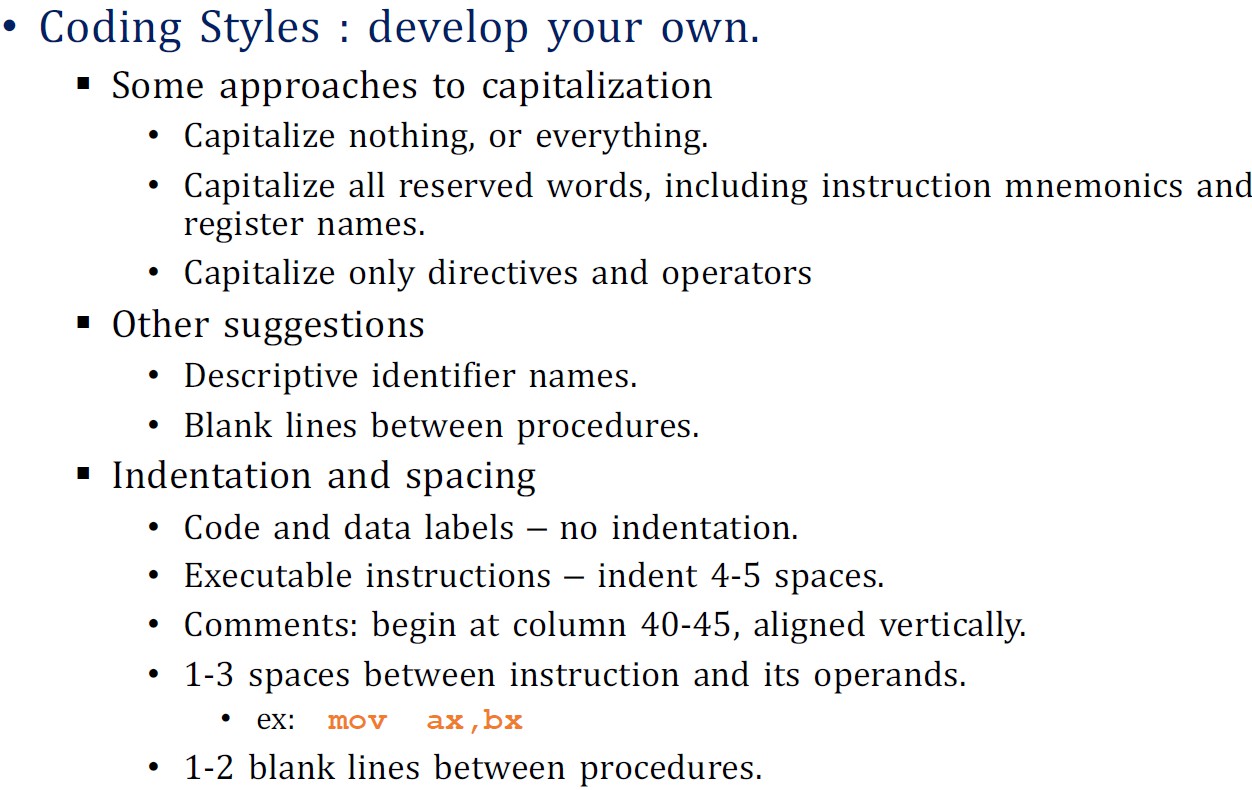

cf> Programming Suggestions

- 대문자 최대한 통일시켜서 쓰기

- label : 들여쓰기 X

- instruction : 들여쓰기 (4~5줄)

- comment : 40~45줄 띄어서 모든 comment가 평행을 이루도록하기

- instruction과 operand 사이는 1~3줄 띄어쓰기

- procedure 사이는 1~2 line의 공백 만들기
