4-2강 - Euler Cycle(Path) 2 (구현)

2. Euler Cycle(Path) Problem Solution 구현

1) Doubly Linked List Management

1> DBL Structure

아래 구조는 vertex에 대한 adjacent list이며

d에는 edge array의 index를 가지고 있다. (즉, 어떤 edge인지를 나타내는 것이다.)

typedef struct _DBL {
	int d; 				// store edge array index
	struct _DBL *twin; 		// the other DBL pointer
	struct _DBL *lp , *rp; 		// reverse & forward ptr
} DBL;

2> DBList class

class DBList {
	private:
		DBL *DBL_pool;

	public:
		unsigned long DBL_cnt;
		unsigned long UsedMemoryForDBLs;

		DBList (void) { // 생성자
			DBL_pool = NULL;
			DBL_cnt = 0;
			UsedMemoryForDBLs = 0;
		}

		~DBList (void) {
		}

		DBL *allocDBL void;
    		void freeDBL (DBL *p);
		void freeDBL_pool (void);
};

cf>

생성자 : boycoding.tistory.com/244?category=1067100

소멸자 : boycoding.tistory.com/249?category=1067100



3> Member function - allocDBL

DBList와 달리 pool에는 singly linked list로 저장해도 된다.

- if (pool이 비어있는 경우) : system memory에서 메모리 가져온다.

- else (pool에 메모리를 가지고 있는 경우) : pool에서 메모리 하나를 추출한다.

- 그리고 가져오 메모리에 pointer를 모두 NULL로 초기화

- DBL에서 가져온 메모리 세기

DBL *DBList::allocDBL (void) {
	DBL *p;
	if (DBL_pool == NULL) { // pool=empty, call malloc
		p = new DBL
		if (p == NULL) {
			Error_Exit("Memory alloc error(Alloc_DBL)");
		}
		UsedMemoryForDBLs += sizeof(DBL)
		p->d = NONE;
	}

	else {	// get an slm from the DBL_pool
		p = DBL_pool;
		DBL_pool = p -> rp ; // rp 를 사용하여 pool 연결
	}

	p->rp = p->lp = p->twin = NULL; // clear pointers
	++DBL_cnt;

	return (p);
}

4> Member function - freeDBL

DBL에서 DBL_pool로 메모리를 보낸다.

void DBList freeDBL DBL *p) {
	if (p->d == NONE) {
		Error_Exit("This is already freed(Free_DBL)");
	}
	p->d = NONE;
	p->rp = DBL_pool; 	// p rp points to DBL_pool
	DBL_pool = p;		// p becomes the 1st element
	--DBL_cnt;		// reduce # of active DBL
}

5> Member function - freeDBL_pool

DBL_pool의 메모리를 system memory로 보낸다.

void DBList freeDBL_pool (void) {
	DBL *p = DBL_pool;
	while (p != NULL ) {
		DBL_pool = p->rp;// get next pointer
		delete p;
		p = DBL_pool;
		UsedMemoryForDBLs -= sizeof DBL;
	}

	if (DBL_cnt != 0) {
		Error_Exit("Non zero DBL_cnt after cleanup");
	}
}



2) DBL Stack

graph의 adjacent list 구성에 사용

1> DBL Stack class

class dblStack {
    private:
	DBL *ST;

    public:
	dblStack(void) {
		ST = NULL;
	}
	~dblStack(void) {
	}

	void push(DBL *p);
	DBL *pop(void);
	void remove(DBL *p);	// remove p from ST
	DBL *top(void);
	void empty(void);	// true if empty
};

2> Member function - remove

• stack 내에 어떤 위치에 있는 node를 제거 (pointer p를 argument로 사용해서) (내부 원소의 값을 확인해가다가 내가 제거하려는 값을 가진 node라면 제거한다.)
• twin link로 중복되는 다른 vertex의 adjacent edge로 이동해서 제거한다.
• 함수 종료후 제거한 node의 메모리는 freeDBL 함수를 통해 pool로 되돌려준다.

void dblStack::remove(DBL *p) {			// rem p from ST

	if (ST == p) {				// p is the 1st element of ST
		ST = p->rp;			// assign p rp to Q (may be
		if (p->rp != NULL) { 		// p is not the only elm
			(p->rp)->lp = NULL; 	// p 우의 좌를 NULL
		}
	}
	else {					// p is not the 1st element
		(p->lp)->rp = p->rp ; 		// p 의 좌의 우를 p 의 우로
		if (p->rp != NULL) { 		// p is not last
			(p->rp->lp = p->lp; 	// p 의 우의 좌를 p 의 좌로
		}
	}
}





3> Member function - push & pop

doubly linked list이기 때문에 기존에 SLL의 push & pop과 다른 점도 있다.

- push

• NULL이 아니면 먼저 ST가 가리키는 lp가 지금 들어온 p(node pointer)이게 하고 작업한다.

- pop

• 원소가 1개이면 pop 이후 ST를 아예 NULL로 만들고
• 원소가 1개 이상이면 [1] ST가 2번째 원소를 가리키게 하고 [2] 2번째 원소의 lp가 1번째 원소를 가리키지 못하게 한다.

void dblStack::push(DBL *p) {
	if (ST != NULL) {
		ST->lp = p;			// link left pointer if Q != NULL
	}

	p->rp = ST;
	p->lp = NULL;
	ST = p;					// p becomes the 1st element of Q
}

DBL *dblStack::pop(void) {
	DBL *p;
	p = ST;

    if (ST->rp == NULL) {
		ST = NULL;
    }
	else {
		ST = ST->rp;
		ST->lp = NULL;
	}
	return p;
}

4> Member function - top & empty

DBL *dblStack::top(void) {
	return ST;
}

bool dblStack::empty(void) {
	if (ST == NULL)
		return true;
	else
    	return false;
}





3) Graph construction

1> adjacent list의 원소는 DBL이며

2> vertex 구조체의 dblStack에 원소를 저장한다.

typedef struct _Vertex {
	dblStack S;// adj list contains edge index
	int degree;
} Vertex;

typedef struct _Edge {
	int v1, v2;
} Edge;



cf> Euler Cycle/Path Finding 정리

1> 탐색을 통해 모든 vertex의 degree를 조사 -> 시작 vertex s를 결정

2> cycle C를 찾고,

3> C 내부의 vertex를 조사하여, 방문하지 않은 edge를 incident edge로 가지는 vertex에서 cycle C'를 찾는다.

4> 이를 끼워넣는다.

5> 3>~4>를 반복한다.

(위 방법은 edge를 2번씩 방문해야 하므로 좀 더 효율적인 방법을 고민해본다.)



4) 효율적인 방법 pseudo-code

1> p : Euler cycle(path) 저장 용도

- path이면 |V|

- cycle이면 |V| + 1

2> 먼저 start vertex를 S에 넣어주고 S가 empty일 때까지 반복한다.

3> degree(v) == 0이면 (더 이상 갈 곳이 없으면),

- v를 P에 추가하고 S에서 제거한다.

4> degree(v) != 0이면 (갈 곳이 남아있으면),

- v와 incident edge를 하여 e를 graph에서 제거한다.

- 그리고 w로 이동했으니 w를 S에 push한다.

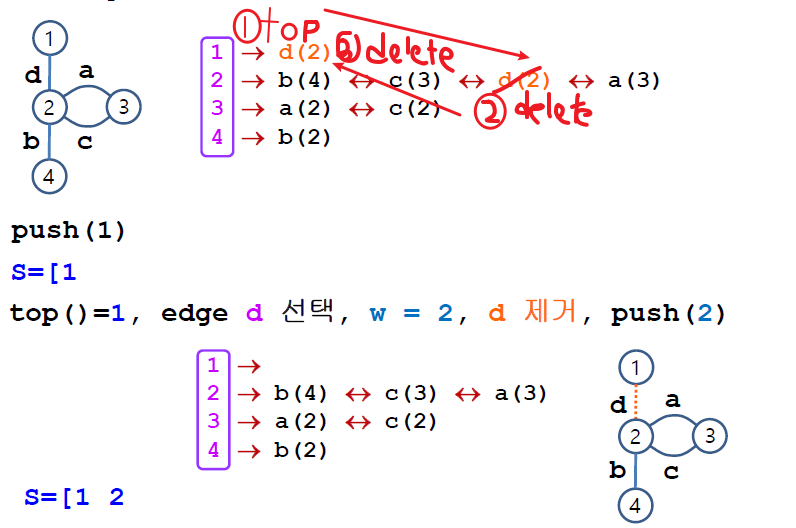

5) pseudo-code 예시

1> first vertex 설정 및 S.push(1)

2> else(갈 곳 2가 있다.)이니

[1] edge d 제거 (3 step : 1의 top으로 접근 → link로 반대편 원소 제거 → 다시 link로 돌아와서 남은 원소 제거)

[2] S.push(2)

6) 결론

결론적으로 해당 pseudo-code는

[1] cycle(path) 탐색을 하다가

[2]

- edge가 있으면 해당 vertex를 stack에 push

- 더 이상 갈 곳이 없으면 pop해서 path에 넣는다. (backtracking)

[3] 그리고 다시 갈 곳이 보이면 stack에 push



[1]~[3]이 DFS와 유사하다.
